Verified publisher
BIM 4D Viewer
Collaborall
De bouwplanning gekoppeld aan het model, zodat je de bouwvolgorde in 4D ziet.
Gemeenten en andere overheden
Service- en Onderhoudsbedrijven
Netbeheerders
Ingenieurs- en Ontwepbureau’s
Ontwikkel en Bouwbedrijven
omschrijving
De 4D BIM Viewer koppelt de bouwplanning aan het 3D-model, zodat je de bouwvolgorde in de tijd ziet in plaats van alleen in een balkenplanning. Elk onderdeel van het model krijgt een plek in de planning, en met een tijdlijn loop je door het project heen: wat staat er in week 12, wat komt daarna en waar overlappen activiteiten. Zo worden fouten in de volgorde zichtbaar voordat ze op de bouwplaats duur worden.
Waarom BIM Viewer · USP'S
Draait volledig in de browser: geen zware desktopsoftware en geen licentie per werkplek zoals bij Synchro of Navisworks, dus ook projectleiders en opdrachtgevers kunnen meekijken.
Gepland en gerealiseerd in één beeld: afwijkingen tussen de geplande en de werkelijke bouwvolgorde worden zichtbaar in het model zelf.
Planning en model blijven aan elkaar gekoppeld: verschuift de planning, dan volgt de simulatie, zonder opnieuw te exporteren en in te lezen.
Bruikbaar zonder 4D-specialist: door de tijdlijn bladeren werkt als een videospeler, zonder eerst een cursus planningssoftware.
Wat levert het op
Waarom
["Situatie: 4D moet in een offline tool gemaakt worden en kan niet worden gedeeld met derden, zonder er echt een video van de maken", "Probleem: Online, dus eenvoudig delen en te gebruiken door non-experts. Direct te koppelen en dus automatisch te genereren.", "Implicatie: Iedereen zou een geinstalleerde applicatie nodig hebben voor 4D, daarnaast de bestanden om de 4D animatie te zien. Zodra er wijzignigen zijn moeten de bestanden vernieuwd worden. Dit is zeer risico vol en tijdsrovend.", "Need-payoff: Geen speciale software nodig, iedereen kan het inzicht hebben. Centraal ontsloten en altijd de laatste versie. Meerdere modellen en planningen combineren"]
Functional description

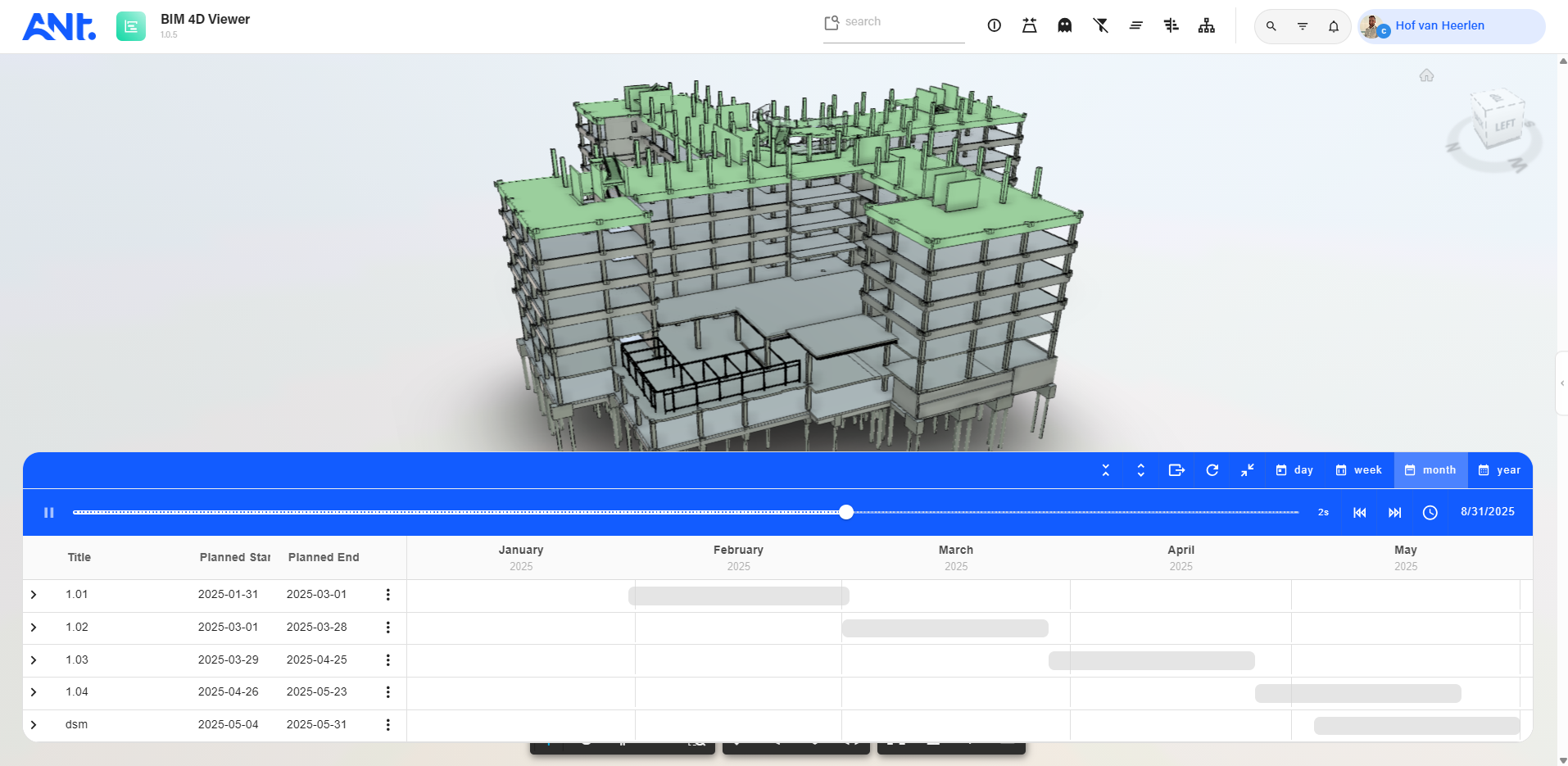

<p>De 4D BIM Viewer laat zien hoe een gebouw in de tijd ontstaat. Je koppelt onderdelen uit het 3D-model aan activiteiten in de planning, en de viewer toont vervolgens per moment welke onderdelen er al staan, welke in uitvoering zijn en welke nog moeten komen. Met de tijdlijn scrol je vooruit en terug door het project, of speel je de bouwvolgorde af als animatie.</p>
<p>Omdat planning en model met elkaar verbonden blijven, zie je direct wat een verschuiving in de planning betekent voor de uitvoering. Leg je de werkelijke voortgang ernaast, dan wordt zichtbaar waar het project achterloopt of juist sneller gaat dan gepland.</p>
<p>– Modelonderdelen koppelen aan activiteiten in de planning<br />
– Onderdelen tonen of verbergen per bouwfase<br />
– De bouwvolgorde afspelen als animatie<br />
– Vooruit en terug door de tijdlijn bladeren<br />
– Geplande en gerealiseerde volgorde naast elkaar leggen</p>
TECHNICAL FEATURES
<p>Frontend: een Vue 3-app in TypeScript, gebouwd met Vite, met Vuetify 4 voor de interface en ondersteuning voor meerdere talen. Het 3D-model wordt getoond met de gedeelde BIM-viewer van Collaborall, die gebruikmaakt van de viewer van Autodesk Platform Services (voorheen Forge). De tijdlijn is gebouwd op de gedeelde Gantt-component.</p>
<p>Backend: de app heeft geen eigen server. Modellen worden verwerkt en opgeslagen via Autodesk Platform Services. De koppeling daarmee en de planningsgegevens staan in drie ANT-tabellen op projectniveau, beheerd door het ANT OS-platform.</p>
<p>API: de app spreekt het platform aan via de ANT API met @antcde/connect-ts, en haalt modellen op via de API van Autodesk Platform Services. De tabellen voor die koppeling maakt de app bij installatie zelf aan.</p>
ANT Primitieven
Data requirements
# 4D BIM Viewer **Bring your project timeline to life – in sync with your 3D model.** The 4D BIM Viewer allows you to visualize the construction sequence of a project over time. By combining activity planning with the 3D BIM model, you gain clear insight into the "when" and "where" of your project execution. ## Key Features - **4D simulation** Link planning data to model components to simulate construction over time. - **Integrated activity planning** Visualize task sequences, durations, and dependencies in context with the 3D model. - **Timeline playback** Navigate through time to review planned progress and spatial changes. - **Model integration** Works seamlessly with the BIM Model Viewer and Management apps. ## Benefits - Improved construction planning and communication - Identify sequencing issues early - Understand spatial and temporal dependencies ## Who is it for? Designed for project managers, planners, and BIM coordinators who want to communicate construction progress visually and effectively. **4D BIM Viewer – understand your project in space and time.**
Versie
1.0.5
